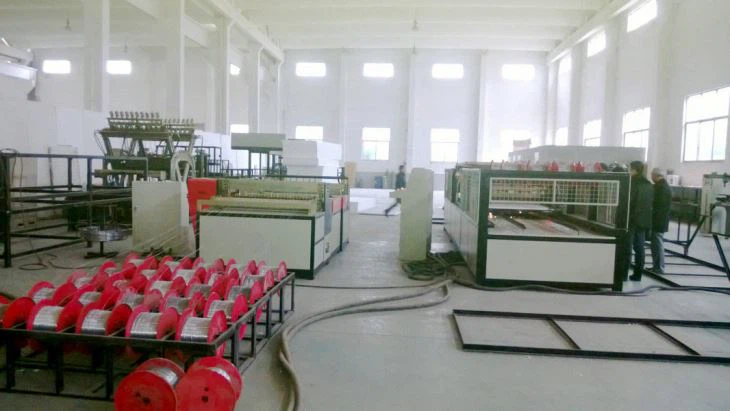

Plattenproduktionsanlage 1.EPS 3D besteht aus Maschendrahtschweißer, umwickelnde Maschine des Stahldrahtes, Ausschnittmaschenmaschine, Stahldrahteinsatzmaschine und usw.
2.Der Drahtgeflecht Schweißer ist eine hohe Effizienz, geringer Stromverbrauch und hoch automatische Mechatronik-Produkte. Es wird von SCM gesteuert, der horizontale Draht wird automatisch zugeführt und geschnitten. Die Zugspannung des Drahtmaterials wird durch Richten und Zurückspulen beseitigt, daher wird die Rahmenplatte stark verbessert. Die Nettodichte von 50 × 50mm 50 × 100mm 100 × 100mm kann leicht eingestellt werden. Auch spezielle Größe kann entsprechend der Anforderung des Kunden gemacht werden.
3. Die gesamte Produktionslinie wird von PLC gesteuert, es verwendet Rahmenstruktur, um das Maschendraht- und EPS-Gremium zu befestigen, um vorwärts zu treiben. Diagonaldraht benutzen Sie Leitung als Anleitung, um Abschnitte automatisch zu schneiden. Der Positionsschalter steuert die Drahtvorschublänge.
4.Das hydraulische Kraftübertragungssystem dient zur einfacheren Einstellung der Arbeitsposition.
5.Das automatische Feedback-System kann Fehleralarm implementieren und schnell lösen.
Technische Parameter von China EPS 3D Panel Produktionslinie
Stromspannung | AC380V 50Hz |
Verbindungsleistung | ≤60KVA |
Kabeldurchmesser | 2mm-3mm |
Net Welding Mesh | 50 × 50 mm 50 × 100 mm 100 × 100 mm |
Nettodimension | 1200mm × 3000mm (Standardgröße) |
Kapazität | 1,5 m ~ 2 m / min |
Maschine Gesamtdimension | 8000 mm × 1500 mm × 1100 mm |
Gewicht | 3000 kg |
Akzeptierte Toleranz
Schweißmangel | ≤8 ‰ |
Diagonale Länge Fehler | ≤10mm |
Längenfehler | ± 5 mm |
Breite Fehler | ± 5 mm |
Seitliche Biegung 3D des Brettes 3D | ≤L / 650 |
Technische Parameter von China EPS 3D Panel Produktionslinie
Stromspannung | AC380V 50Hz |
Verbindungsleistung | 60 kVA |
Kabeldurchmesser | 2mm-3mm |
Draht Net Board Dimension | 2400 ~ 3000mm × 1200mm × 70 ~ 140mm |
EPS-Plattenstärke | 50mm ~ 120mm |
Kapazität | 400m2 ~ 500m2 / 8 Stunden |
Maschine Gesamtdimension | 8000 mm × 1900 mm × 2100 mm |
Gewicht | Über 4000kg |
Akzeptierte Toleranz
Schweißmangel | ≤3% |
Diagonale Länge Fehler | ≤10mm |
Längenfehler | ± 5 mm |
Breite Fehler | ± 5 mm |
Seitliche Biegung 3D des Brettes 3D | ≤L / 650 |
LONGWELL, mit über 20 Jahren Erfahrung, ist einer der größten automatischen eps 3d-Panel Maschendrahtschweißen Maschinenhersteller und Lieferanten in China. Mit Hilfe der modernen Ausrüstung und Technologie sind alle unsere Produkte von hoher Qualität und niedrigem Preis. Willkommen, zum der preiswerten kundengebundenen Maschine von unserer Fabrik zu kaufen.
